Эксперты советуют располагать дымоход как можно ближе к коньку для того, чтобы в прохладной зоне была расположена наименьшая часть дымоходной трубы. Неподалеку не должно быть никаких мансардных окон, чтобы в последние не попадали дымовые газы.

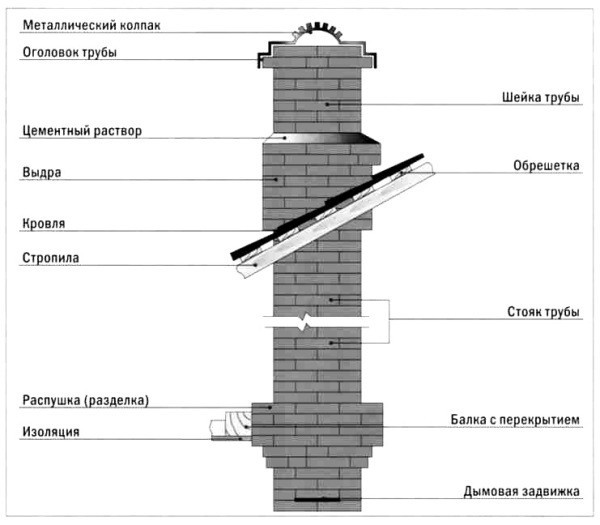

Схема устройства печной трубы.
Также крайне нежелательно производить вывод трубы (печной) в таком месте, как ендова - где 2 кровельных ската сходятся под углом (внутренним). Оборудовать высококачественное примыкание дымоходной трубы к поверхности крыши здесь достаточно не просто.
Во время выпадения осадков ложбина будет переполнена жидкость либо снегом (в зависимости от сезона), что приведет к сильным протечкам в данных участках. Итак, рассмотрим, как осуществить вывод трубы через крышу.
Материалы и инструменты
- «супер Изол»;
- рулетка;
- перфоратор;
- термоустойчивая мастика;
- трубная конструкция;
- манжета уплотнительная;
- изоляционный материал на синтетической основе;
- железо оцинкованное либо жесть;
- материал, препятствующий коррозии металла;
- металлический колпак, имеющий кольцевое сечение;
- пара втулок;
- специальный стабилизатор.
Расстояние от крыши до стропил должно составлять как минимум 30 см.
Инструмент для монтажа дымохода.
Если кровельный материал является горючим (толь, рубероид, дерево), то зазор противопожарный сантиметров в 25 крайне необходим. Если же кровля не горючая, то довольно будет прогала и в несколько сантиметров, в данном случае трубу следует удалять исключительно от обрешетки:
- Для того чтобы осуществить вывод трубы через крышу, необходимо изготовить короб, размер которого приблизительно составит 50х50 см. Данный короб впоследствии будет размещен на поверхности крыши и из него выходить будет сама труба. Материалом для изготовления короба может послужить «Супер Изол», который обладает толщиной 3 - 4 см.
- Все стыки же следует заделать мастикой термоустойчивой. Длина уже готового короба должна быть аналогична длине трубы от поверхности потолка до кровли.
Для самой же дымовой трубы рекомендуется купить уже полностью готовую конструкцию, которая выполнена «сэндвичем». В комплектацию должны входить так именуемая крышная раскладка и удобный достаточно мягкий «фартук» свинцовый.
- Далее необходимо в кровле проделать сквозное отверстие требуемого диаметра. Также можно воспользоваться уже полностью готовым кровельным набором, состоящим из прохода для труб с фартуком, выполненным из свинца. Свинец очень просто гнется, именно поэтому его можно будет подогнать по форме кровельного материала.
Нижние края данного фартука достаточно просто подгоняются по кровельному материалу, а верхние края фартука свинцового легко вывести под кровельный материал либо под коньковую планку.
Затем следует вставить трубу и уложить фартук. Место, где соединяются установленная металлическая труба и фартук свинцовый, необходимо закрыть специальной манжетой, которая выступает в роли уплотнителя, а также обеспечивает плотное соединение всех конструкций.
Изоляция трубы на крыше
Процесс монтажа гидроизоляции трубы на крыше.
Данный этап такого процесса, как вывод трубы через кровлю, крайне важен для того, чтобы обеспечить защиту крыши от возможного возгорания. Для того чтобы произвести изоляцию, необходимо воспользоваться асбестоцементной плитой, которую следует выложить под основание выводимой трубы.
Можно, конечно же, воспользоваться и картоном асбестовым, абсолютно любыми неорганическими минеральными матами, готовыми плитами, которые обладают синтетической основой.
Порой в качестве изоляционного материала для дымоходов применяют специальный войлок строительный, который предварительно вымачивается в растворе на глиняной основе.
Ни в коем случае для подобных целей нельзя применять изделия, которые имеют в собственном составе битумные материалы.
Кроме того, изоляция труб выполняется и с целью профилактики от возможной протечки жидкости. Эту роль без особого труда выполняют вышеуказанные манжета уплотнительная и фартук свинцовый.
Дополнительно под фартук свинцовый трубы, вывод которой осуществляется, можно уложить «галстук» гидроизоляционный, доходящий до самого низа кровли. Галстук оснащен бортиками небольшого размера, которые препятствуют растеканию жидкости по всей поверхности кровельного материала.
Высота дымохода по отношению к крыше
Варианты расположения дымохода на крыше.
Когда требуется вывести систему через крышу, необходимо учитывать несколько параметров. К таким параметрам имеет отношение и высота трубы, которая торчит из крыши.
Итак, ниже изложено несколько требований к высоте дымохода относительно крыши:
- Если крыша плоской разновидности, то трубу следует сделать выше на 0,5 м.
- Если труба, вывод которой осуществлялся через кровлю, расположена на расстоянии до 150 см от конька, то она должна возвышаться над последним на 0,5 м.
- Если труба, вывод которой производился через крышу, расположена дальше 150 см от конька, но ближе 300 см, то она должна быть на одном уровне с последним либо немного выше.
- Если расстояние от трубы, вывод которой проводился через кровлю, до конструкции конька больше 300 см, то верхушка трубы должна быть не ниже уровня, находящегося вниз от конька под углом, составляющим 10 градусов.
- Если рядом расположено какое-нибудь иное здание, то выводимая труба через крышу должна быть на 0, 5 выше последнего.
Защита дымовой трубы
При устройстве трубы дымоходной невозможно обойтись без небольшого, но довольно значимого элемента, который называется дымником или иначе его именуют «зонтиком для трубы». Данную деталь именуют и колпаком печной трубы либо флюгаркой.
Виды дефлекторов для защиты трубы.
Этот элемент необходим для того, чтобы в дымоход не попадали различные осадки и для регулирования тяги. Помимо всего прочего данная деталь оберегает кровлю от возникновения пожара в результате попадания на нее искры, от проникновения в трубу птиц, которые пребывают в поиске теплого местечка для организации собственного гнездышка.
Такую дымоходную защиту можно запросто приобрести в абсолютно любом магазине, специализирующемся на материалах для строительства и ремонта. Данный элемент можно смастерить собственноручно:
- Для этих целей сгодятся железо оцинкованное либо жесть, которые в последствие должны быть покрыты специальными материалами, препятствующими возникновению коррозии.
- Их толщина должна быть приблизительно 0,8 мм. Подобные материалы способны придать конструкции абсолютно любую желаемую форму. Потому что именно от формы зависит и его практичность, не говоря уже о красоте.
Фрагментами дымника или флюгарки является колпак металлический, обладающий кольцевым сечением. Ось его необходимо крепить, используя пару втулок. Первая из которых должна соединяться непосредственно с колпаком при помощи 3-х спиц, а иная втулка закрепляется снаружи.
- На колпаке сверху устанавливается специальный стабилизатор, который гарантирует верное направление данной конструкции во время сильного ветрового порыва. Размеры такой конструкции напрямую зависят от размеров трубы, вывод которой был осуществлен.
Итак, к работе по осуществлению вывода дымоходной трубы через крышу необходимо отнестись со всей ответственностью. Если процесс будет проведен с некоторыми огрехами, то губительная влага запросто проникнет в чердачное помещение, в результате чего, отсыреют все стропила, утеплитель и капитальные балки.
Чрезмерная влажность губительна для изделий из дерева, поэтому стропила и балки попросту ослабеют и сгниют. Поэтому погрешности, которые были случайно допущены при осуществлении вывода трубы через крышу, грозят разрушением кровельной конструкции. Из этого следует, что при выводе необходимо действовать аккуратно и не торопясь.
