Очень важно при монтаже металлочерепицы обратить внимание на узлы, т. к. от того, как они будут установлены, зависит прочность кровли, ее долговечность и герметичность.
Основные узлы кровли из металлочерепицы:
- Карнизные узлы.
- Ендовые узлы.
- Фронтонные узлы.
- Коньковые узлы.
- Пристенные узлы.
Инструменты для монтажа узлов крыши
До начала работ требуется приобрести следующие инструменты:
- ножовка;
- рулетка;
- молоток;
- карандаш;
- меловая веревка для выполнения разметки;
- нож;
- мастерок для нанесения клеящей смеси.
Устройство карнизных узлов
Схема устройства карнизного узла
Разные изготовители металлочерепицы выпускают карнизные планки разных форм. Но в любом случае главный принцип монтажа карнизного узла: ни в коем случае не закрывать поступление воздуха в подкровельное пространство. Карнизная планка может быть самой разной формы, но она должна быть установлена так, чтобы наружный воздух попадал в воздушный продух над мембраной. Если у вас используется утепление крыши с двумя продухами, то воздух должен попадать в оба вентиляционных зазора. Стекающий по пленке конденсат должен удаляться, чтобы не смачивать деревянные конструкции кровли. Если на крыше установлен водосбор, то карнизная планка устанавливается так, чтобы нижняя ее часть попадала в желоб водостока. Все карнизные элементы крепятся специальными кровельными гвоздями и располагаются с шагом примерно 300 мм, а нахлест элементов должен составлять не менее 100 мм.
Рассмотрим монтаж и устройство карнизных углов на примере двух фирм: "Metrotile" и "Roser". Обе фирмы используют разные карнизные планки, но принципиальные схемы их устройства после небольших доработок взаимозаменяемы и могут быть использованы для других видов кровли.
Начнем с устройства карнизного узла фирмы "Roser", используем карнизную планку профиля № 1. Верхний край лобовой доски свеса нужно сделать на 40 мм выше стропил. Отмерить 350 мм от передней части по обеим сторонам ската и в полученные метки вбить гвозди. Между гвоздями натянуть шнур и измерить расстояние от передней части лобовой доски и до шнура. Это нужно, чтобы убедиться в том, что доска прямая и везде расстояние равно 350 мм. Первую решетину устанавливают точно по шнуру и закрепляют на стропильной конструкции. Все последующие решетины будут устанавливаться с постоянным шагом в 370 мм до конька.

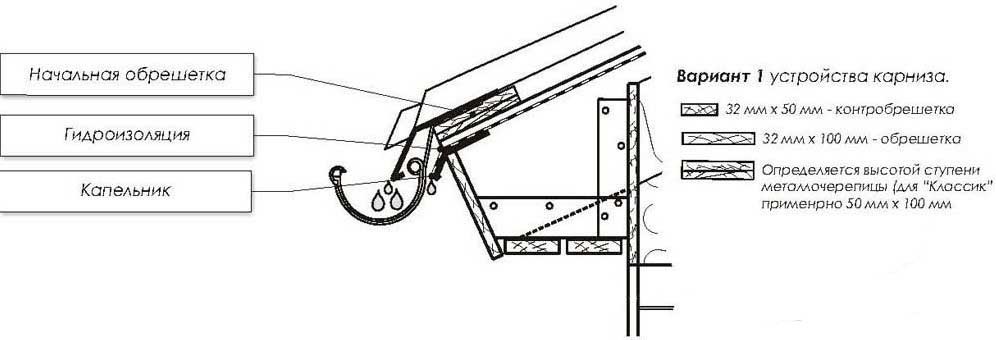

Варианты карнизов для крыши.
Далее расскажем, как делать монтаж карнизного узла с карнизной планкой профиля № 2 фирмы "Roser". Самый верхний край лобовой доски свеса нужно установить на одном уровне с верхним краем контрбруска, который удерживает антиконденсатную мембрану. От передней части лобовой доски на расстоянии 30 мм нужно установить первую решетину и прикрепить ее гвоздями. Далее устанавливаются другие слои решетины с шагом 370 мм. Под мембрану нужно монтировать капельник для отвода конденсированной воды. Если его не устанавливать, то вода будет смачивать деревянные конструкции кровли.
Далее рассмотрим монтаж карнизного узла профиля "Cleo" от фирмы "Roser". В зависимости от используемой карнизной планки устанавливается первая решетина и лобовая доска. Сверху карнизной планки устанавливается ограничитель для птиц и крепится к первой решетине. Далее устанавливаются остальные решетины с шагом 360 мм.
Далее рассмотрим монтаж карнизной планки фирмы "Metrotile". Сначала следует установить карнизную доску, ее толщина 40 мм. Крепим ее гвоздями к стропилам. Далее на карнизную доску устанавливаем кронштейны для водостока или капельник для конденсата. Далее, начиная от края карниза, устанавливается карнизный элемент.
Ендовые узлы крыши
Ендовые узлы металлочерепицы обычно самые сложные, т. к. именно здесь стыкуются разные поверхности крыши. Нельзя экономить на монтаже ендовых, иначе кровля не застрахована от протекания.
Распространенные виды узлов ендовых:
- начинается на карнизе и заканчивается на коньке;
- начинается и заканчивается на скате.
Самым сложным узловым элементом в металлочерепичной кровле считается ендовый узел.
Начнем с устройства ендовых, которые начинаются на карнизе и заканчиваются на коньке. Для начала нужно убедиться в правильности монтажа гидроизоляции. Вдоль ендовой контробрешетки должны быть оставлены пропуски для воды. Механические повреждения гидроизоляции должны отсутствовать. Далее необходимо усилить ендову дополнительной обрешеткой. На установленные капельники монтируются планки ендовых. Монтаж идет снизу вверх с нахлестом 20-30 см. Нижняя планка обрезается чуть ниже линии карниза и делается отбортовка. Далее монтируется уплотнитель под коньком и вдоль отбортовок планок.
Далее обрезаются листы металлочерепицы, граничащие с ендовой. В результате листы металлочерепицы должны лежать на планках ендовы, скрепляют их саморезами.
Нельзя закручивать саморезы на расстоянии от оси ендовы меньше 25 см.
При помощи резиновой киянки все зарезки выравниваются к основанию. Далее делаем монтаж обналичника ендовы. Сначала нужно смонтировать накладку, которая накладывается снизу-вверх нахлестом не менее 10 см. Закрепляем накладки ендовы к верхним точкам примыкающей металлочерепицы. Накладка уменьшает вероятность попадания снега и дождевой воды между металлочерепицей и планкой ендовы. Вода под накладкой ендовы стекает по осевой линии сгиба.

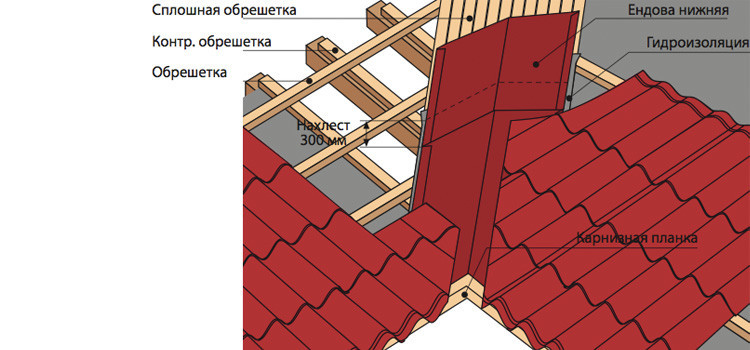

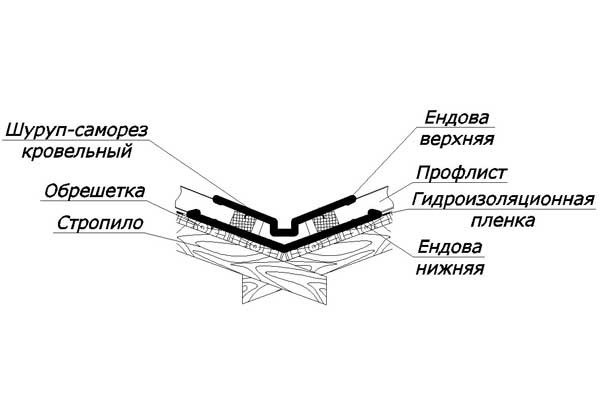

Схема устройства ендовы.
Рассмотрим правила монтажа ендов, которые начинаются на скате и заканчиваются на скате. Сначала нужно проверить качество гидроизоляции. Далее нужно смонтировать между досками шаговой обрешетки по дополнительной доске. Затем подводится металлочерепица к боковой стене слухового окна. Для этого нужно лист металлочерепицы, примыкающий к боковой стене слухового окна, обрезать так, чтобы линия реза была выше выхода ендовы не менее чем на 20 см. Далее нужно сделать вырезы по размерам слухового окна. Вдоль стенок слухового окна на лист металлочерепицы нужно смонтировать универсальный уплотнитель. На карнизный свес слухового окна устанавливается карнизная планка, монтируются планки ендовы. Нижняя часть планки ендовы обрезается по карнизу. Нижний лист металлочерепицы можно подрихтовать. В верхней части стыкуются листы правой и левой ендов при помощи саморезов. Вдоль отбортовок едовы монтируется универсальный уплотнитель.
Далее следует сделать монтаж листов металлочерепицы. Лист накладывается на ранее смонтированный лист ендовы с нахлестом не менее 20 см. Смонтируйте все листы, которые граничат с ендовой. Зазоры между листами и осевой линией ендовы должны составлять не более 6-10 см. Во время крепления обрезанных листов саморезы закручиваются в штатные места, которые располагаются на 11-16 мм ниже линии штамповки. Смонтируйте обналичную накладку снизу-вверх с нахлестом не менее 10 см. Нельзя монтировать уплотнитель между обналичной накладкой ендовы и листами металлочерепицы.
Фронтонные узлы кровли
Фронтонный узел черепицы не представляет сложностей в монтаже. Здесь укладка металлочерепицы происходит на обрешетку, а нижний выступающий край кровли подшивается вагонкой, сайдингом или деревянной доской. Фронтонные планки устанавливаются по фронтонам от карниза вверх с нахлестом, перекрывая торцовые края черепицы.
Монтаж коньковых узлов
Коньковые узлы монтируются на мансардных кровлях и на двухскатных крышах. Скаты кровли формируются по стропильной конструкции, которая состоит из обрешетки и стропильных ног. На обрешетку укладывают слой фанеры, которая закрывается паронепроницаемым подкладочным материалом. Этот материал обеспечивает вентиляцию, благодаря чему не возникает гниение деревянных конструкций. Также для вентиляции можно использовать брусья 50х50 мм. Они укладываются между стропильными ногами и фанерой. Так как коньковые узлы подвержены максимальному воздействию осадков и ветра, коньковые кровельные материалы обладают улучшенными прочностными свойствами. Такие узлы должны выдерживать большие нагрузки зимой от образовавшихся наледей и обладать хорошей герметичностью.
Коньковый узел крыши.
В самом простом случае коньковый узел формируется путем укладки и закрепления коньковой черепицы на скаты кровли. Но перед этим с нижней части нужно удалить защитную пленку. Черепица укладывается параллельно ребру, образованному скатами. При формировании конька коньковую черепицу кладут прямо на ребро таким образом, чтобы нахлест с уложенным кровельным материалом составлял как минимум 50 мм.
Более эффективным является узел, который выполняется с дополнительной вентиляцией. Здесь кровельный материал, брусья и фанера не соединяются в верхней точке, поэтому возникает необходимость монтажа каркаса конька. Он состоит из 6 брусьев 50х50мм. Они располагаются по всей длине кровли. Первый брус укладывается по верхней границе кровли, остальные параллельно ему через равные расстояния. Затем на них выполняется настил из специальной влагостойкой фанеры и листов кровли, которые соединяются в верхней точке. Далее коньковый узел закрывается специальной коньковой черепицей. Самые нижние концы каркаса закрываются карнизной планкой.
Пристенные узлы кровли
Пристенный узел кровли образуется там, где кровля примыкает в несущей стене. В этих местах герметизирующей лентой закрепляется гидроизоляционная пленка. Между стеной и пленкой следует соблюдать вентиляционный зазор. Оформляется примыкание специальным металлическим профилем с нахлестом 10 см. Затем между планкой и кровельным покрытием укладывается уплотнитель.
Насколько будет герметична крыша, зависит от качества исполнения узлов крыши. При монтаже важно соблюдать все нахлесты и закреплять саморезы на рекомендуемом расстоянии, а также проводить профилактический осмотр кровли.
