Требования делят на инженерные (конструкции отопительных систем) и кровельные (конструкции крыш и проход трубы через кровельное покрытие). При проведении проектирования применяют СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

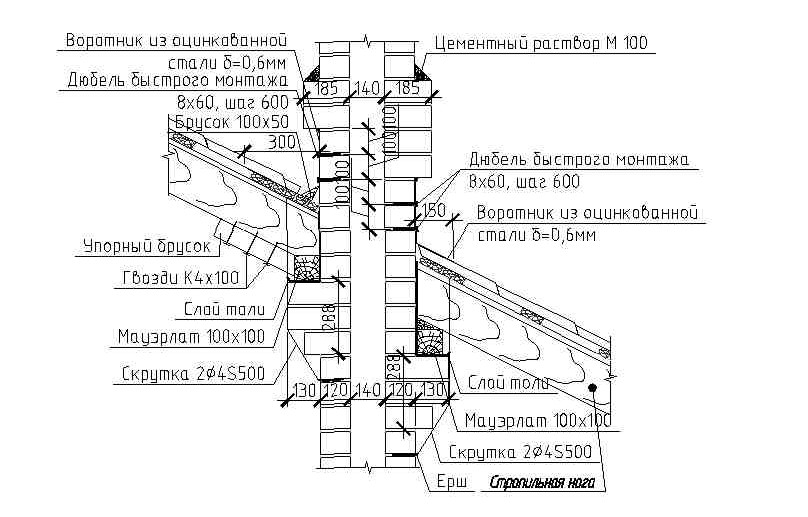

Устройство узла прохода дымохода через кровлю.
Для того чтобы выполнить узел прохода через крышу и кровельный материал крыши, необходимо определить решение двух задач.
Во-первых, вопрос пожаробезопасности. Нагрев, искры и недостаточная изоляция могут привести к воспламенению крыши. Для того чтобы не произошло возгорание, необходимо исключить соприкосновение с поверхностью трубы горючих материалов. Во-вторых, выход трубы должен быть герметичным. Исключено проникание влаги снаружи сооружения в чердачное помещение через проход.
Для того чтобы осуществить выход дымохода из дома, через крышу, в первую очередь необходимо определить в каком именно месте будет проделан сквозной проход через кровлю. Лучшим вариантом, как считают кровельщики, будет конек кровли. В этом месте крыши наименьшая вероятность протечек, так как здесь фактически не скапливается снег. Именно в этом месте рекомендуют проделывать вентиляционные отверстия для осуществления вентиляции дома. Использование такого варианта имеет существенный недостаток. Стропильная конструкция должна проектироваться без коньковой балки или с применением разрыва в месте установки трубы. Возникает необходимость установки дополнительных опор для стропил, что создает строительные неудобства при использовании чердачного помещения.
Устранить недостаток можно, расположив выход трубы через крышу, на скате, как можно ближе к коньку кровли. В таком способе установки снежный мешок не образуется, при этом не сложно сделать примыкание. Не рекомендуется устанавливать выход дымоходной трубы на пересечении скатов, так как в этом случае невозможно сделать качественное примыкание. В этом случае узел прохода получается негерметичным. Система вентиляции в этом месте также не размещается.
Инструменты и расходные материалы
Инструмент для монтажа дымохода.
Чтобы в месте прохода трубы через крышу не было протечек, необходимо герметичное примыкание кровельного материала к поверхности трубы. Как же сделать герметичным этот узел? Прежде всего надо подготовить инструмент. В минимальный комплект входят:
- болгарка (диск 2 мм);
- маркер;
- металлическая линейка;
- молоток;
- пассатижи.
В качестве расходных материалов используют:
- уголки из металла - внутренние планки;
- листовой металл;
- силиконовый герметик.
Последовательность работ
Труба дымохода или системы вентиляции уже подготовлены и расположены в сквозном отверстии кровельного материала, выведены наружу. Основная задача - изготовить узел прохода трубы через крышу. Рассмотренная ниже технология применима не только для дымоходов, но и если организуется система вентиляции. В первую очередь необходимо сделать внутренний фартук. Планки в виде уголков из стали прикладывают к трубе, и на кирпиче при помощи маркера отмечается линия прилегания. Используя линейку, линию переносят на три другие стороны трубы. При помощи болгарки выполняют штробление. Штроба должна быть шириной 2 мм по отмеченной линии. Обязательно надо учесть место прохождения штробы. Особенно неудачным вариантом месторасположения будет прохождение штробы по шву кирпичной кладки.
Допустимые возвышения дымоходов над строениями.
По окончанию штробовки рабочую поверхность нужно очистить от скопившейся пыли. Можно промыть водой и дождаться высыхания. Полученные штробы заполняют бесцветным силиконовым герметиком с последующей установкой в них уголковых планок. Планку закрепляют саморезами. Для обеспечения удобства проведения работ рекомендуется первую планку установить со стороны карниза. Если необходимо стыковать планки, работа проводится внахлест с шириной 150 мм. Под полученную кромку закладывается листовой металл, галстук. Края галстука необходимо обортовать при помощи молотка и пассатижей. На верхнюю поверхность конструкции внутреннего фартука и галстука укладывают металлочерепицу вокруг трубы. Поверх уложенной черепицы кровли проводят установку наружного фартука.
Описанный способ применим для труб прямоугольного сечения, а что же делать, если дымоход или система вентиляции выполнены трубой круглого сечения? В настоящее время эту проблему очень просто решить, используя готовое решение в виде кровельного прохода. В конструкцию такого прохода трубы через крышу входит основание с колпаком. Основание выполнено из плоской листовой стали, колпак при этом присоединен герметично, так как через колпак и будет проходить дымоход. Одной из рекомендаций покупного фартука и изготовленного самостоятельно является крепление его к крыше. Крепление должно быть надежным, но не жестким, так как при нагреве и расширении материалов труба может разрушиться. Выход один - использовать эластичные соединительные элементы. Для этого в место стыка фартука и трубы надевают хомут (юбку). Хомут крепят термостойкой и эластичной прокладкой. В случае изменения линейных размеров при нагреве материала такая конструкция не разрушается и создается оптимальный выход.
Выполняя работы по изготовлению узла прохода дымохода через кровлю, особому вниманию подвергается место примыкания кровельного материала к трубе, так как это самый уязвимый участок кровли. Изготавливая вентиляционные проходы, также необходимо предусмотреть все вышеуказанные требования, чтобы система вентиляции была эффективной.
