Он может выглядеть просто как уложенный на стойки по вертикали брус. На брус опираются ноги стропил. Вертикальные стойки в свою очередь опираются на потолочные балки перекрытия.

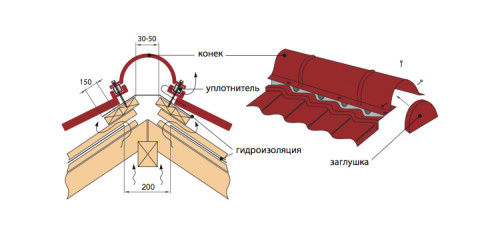

Схема установки полукруглого конька.
Устройство конька может производиться и в другом варианте, когда продольно связываются между собой треугольники стропильной системы. В крайней верхней точке на стропила с двух стороны крыши друг к другу под углом пришиваются доски и образуют, таким образом, конек. Конек кровли - коньковое покрытие щели, образующейся в верхней крайней точке крыши во время укладки кровельных материалов на скаты кровли. Конек может выполняться из того же материала, что и основное покрытие кровли - шифера, металлопрофиля, черепицы керамической, металлочерепицы, оцинкованной стали, черепицы битумной и пр.
Схема устройства элементов конька: 1 — дополнительные рейки обрешетки, 2 — гидробарьер, 3 — металлочерепица, 4 — ветровая доска, 5 — уплотнитель конька, 6 — планка конька.
За красивым сказочным названием "конек" скрывается немало трудностей и забот. Хорошо, что на сегодняшний день производители выпускают в продажу достаточное количество специальных доборных элементов, которые сделали кровельные работы на самом верхнем участке крыши значительно проще. Давайте рассмотрим подробнее, как осуществить устройство конька крыши. Для установки и крепления коньковой планки и самого кровельного материала понадобятся следующие инструменты:
- электропила;
- электродрель;
- ножовка;
- ножницы по металлу;
- рулетка;
- шуруповерт со специальной насадкой для завинчивания кровельных саморезов.
Резать листы черепицы можно ручной пилой по металлу или с помощью специализированного электромеханического инструмента, предназначенного для разрезания материалов с полимерным покрытием.
Виды коньковой планки
Виды коньковых элементов.
Кровельный конек чаще называют коньковой планкой с различными формами:
- фигурная;
- полукруглая;
- угловая;
- рельефная;
- конусная;
- ребровая.
Монтаж конька производится на завершающем этапе выполнения кровельных работ с обязательной прокладкой вентиляционного материала, предохраняющего пространство под кровлей и защищающего коньковый брус от влаги от осадков.
В качестве защитного слоя используют специальный уплотнитель или, к примеру, минеральную или стеклянную вату, а также другие материалы. Обязательно нужно проследить, чтобы пространство под коньковой планкой не было плотно заполнено во избежание разрушения естественной вентиляции. Поэтому планку конька ни в коем случае не следует герметизировать монтажной пеной или другими герметичными материалами. Чтобы рассчитать материал, который понадобится для устройства крыши, включая ее каркас, нужно знать высоту конька. Высота конька крыши зависит от угла ее наклона. В расчете высоты конька поможет таблица с коэффициентами, если известен уклон кровли и ширина здания.
| Уклон кровли | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| Коэффициент | 0,08 | 0,17 | 0,26 | 0,36 | 0,47 | 0,59 | 0,79 | 0,86 | 1,0 | 1,22 | 1,45 | 1,78 |
Устройство конька крыши зависит от кровельного покрытия, которое будет использоваться при монтаже. При выборе кровельного материала необходимо подумать сразу, как будет монтироваться конек. При установке и креплении конька не обойтись без трапа. Устанавливать коньковую планку лучше вдвоем, с соблюдением всех мер предосторожности и техники безопасности, так как работа по монтажу конька достаточно трудоемка и опасна. Устройство конька начинают с крепления крайних элементов. Прежде чем приступать к креплению конька на крыше, натягивают шнур для регулировки горизонтальности укладки всех коньковых элементов. Закрепляют коньки с помощью саморезов со специальными шайбами, препятствующими проникновению влаги в соединения.
Виды коньков для крыши
Формула для определения высоты конька.
Для крыши, покрытой листами металлочерепицы, коньки изготавливаются из профилированного металлического листа в виде наружного угла. Они обортованы внутри по кромкам прессованными загибами на 1,5 см. Чтобы укомплектовать все необходимое для монтажа крыши из метеллочерепицы, следует учесть все доборные элементы, аксессуары и дополнительные детали: специальные крепления и уплотняющие шайбы, обеспечивающие надлежащую герметичность и предотвращающие протекание кровли.
Подбираются обычно дополнительные аксессуары из того же материала, что и основная кровля, с соблюдением цвета и архитектурного стиля. Чтобы оформить конек на скатных крышах различных построек, используют металлические кровельные планки. Если конек правильно смонтирован для металлочерепицы, его почти не заметно на крыше. Устанавливается такой элемент довольно часто с использованием дополнительных вентиляционных деталей. По своей форме крыши имеют отличия, в связи с чем и типы доборных элементов разделяются на виды:
- Полукруглый. Устанавливают на стыках скатов. По торцам закрывается специальными заглушками, придающими законченный вид.
- Прямоугольный. Устройство такого вида применяется для скатных кровель различных типов из металлочерепицы. Дешевле полукруглого и не требуют заглушек. Внешне смотрится чуть хуже предыдущего.
- Узкий декоративный. Применяется, скорее, для эстетичного вида, нежели для повышения функциональности. Используется в устройстве шатровых крыш, шпилей и беседок.
- Изогнутые коньковые элементы с прямым или щипцовым концом.
- T и Y-образный. Используют для скрепления прямых коньков примыкающих друг к другу.
- Торцовые доборные элементы используются для покрытия фронтонов.
Уплотнители под доборные элементы
Схема установки конька под уплотнитель.
Уплотнители под коньки являются важным элементом водостока для кровли из металлочерепицы. Благодаря им надежно предотвращается попадание осадков внутрь крыши и чердачного пространства. Те, кто живет в частном доме, скорее всего, сталкивались с протечками воды сквозь кровлю, вследствие чего возникала необходимость выполнения ремонтных работ. Специалисты считают, что такие сложности возникают только в том случае, если было положено кровельное покрытие низкого качества. Но причина заключается не только в этом.
Устранить такую сложность можно, надежно загерметизировав верхнее ребро кровли, а сделать это нужно при помощи уплотнителей. В результате применения подобного дополнительного элемента изолируется внутреннее помещение дома, а срок службы стропильной системы и теплоизоляционного материала значительно продлится. Исходя из вышесказанного, уплотнители рекомендуется ставить перед креплением конька металлочерепицы, а также между коньком и основанием кровли. Особенно это необходимо для шатровых крыш и участков, где конек к уклону кровли монтируется диагонально.
Производителями на сегодняшний день выпускается 3 вида уплотнителя: универсальный, саморасширяющийся и профильный. Профильный вид отличается той особенностью, что основой для него служит вспененный полиэтилен. Уплотнители универсальные производят из полиуретановой пенки, которая работает как обычный фильтр: сквозь толщину без труда проходит воздух, но месте с тем предотвращается накопление излишней влаги. Она не пропускает грязь и снег под листы кровельного покрытия. Разновидность саморасширяющегося уплотнителя производится из пенополиуретана, пропитанного, как правило, акриловым полимером. Для удобного монтажа на поверхности данного вида уплотнителя нанесен самоклеящийся участок, покрытый защитной полосой. Такой тип уплотнителя прекрасно подходит для того, чтобы заполнить любые щели.
Устройство и крепление конька
Разновидности коньков для металлочерепицы.
Конек, установленный поверх покрытия кровли из металлочерепицы, имеет единственное предназначение - замкнуть верхние кромки кровельных листов покрытия и связать этим надежно скаты вашей крыши. Рекомендуется ширину полок уголка конька подбирать не меньше 15 см. Иначе сильные ветра зимой могут намести в чердачное помещение снег. Кроме того, следует упомянуть, что коньковые планки, которые не имеют бортовки, не достаточно жестки и снизу после монтажа имеют не слишком хороший вид. По длине кровли для начала необходимо произвести расчет и приобрести комплект металлических коньков. В расчете не забыть учесть их обязательный нахлест не менее 5 см друг на друга. Перед началом кровельных работ следует подготовить трап и страховку, а также все необходимые инструменты. Понадобится строительный шнур. Монтаж конька производиться в несколько этапов. Участок, в котором смыкаются верхние края крыши, нужно проверить и убедиться в том, что коньковая ось ровная.
Этапы монтажных работ
- Незначительная степень кривизны до 2 см не может отразиться на коньке, однако если отклонения выявятся более существенные, их необходимо будет исправить.
- Даже для доборных элементов с шириной полок более 20 см следует не забыть уложить в пазы конька легкую прослойку стекловаты. Но с уплотнителем нельзя перебарщивать, иначе можно нарушить вентиляцию.
- Можно использовать промышленные уплотнители, но такие материалы достаточно дороги.
- С помощью подающего помощника необходимо подцепить коньковый уголок в двух сторон.
- Материал коньковой планки должен быть уложен по внешней кромке конька крыши вровень с крайним из покрывочных листов. Необходимо следить, чтобы не возникало лишнего вертикального зазора, и обязательно соблюдать пропорции.
- Напарник в это же время с противоположной стороны крыши должен следить, чтобы внутренний край не съезжал или не перекашивался относительно оси доборного элемента крыши.
- Когда все проверили и определили, что все на своих местах, фиксируем к кровле внешний край конька шурупами. Теперь пришло время воспользоваться шнуром. Концы его крепим любым удобным методом на ребре - нулевой точке металлического конька. Слегка приподнявшись над шнуром, нужно осмотреть линию конька.
- Ориентируясь на эту линию, производим выравнивание и фиксируем внутренние стороны уголков коньковой планки.
- Следом можем устанавливать оставшиеся планки, отслеживая их положение, относительно шнура.
- Крепится конек к металлочерепице при помощи вкручивания шурупов не редко, но и не густо. Нужно проверять уголки, чтобы они не хлопали. Если зазоры останутся большими, при сильном ветре они будут издавать неприятные звуки.
Расчет и комплектующие
Необходимо посчитать высоту конька. Сделать это можно тогда, когда вы уже определились с конструкцией крыши, выбрали материал покрытия, учитывая климатические условия, и подобрали наклон кровли. Сделать это можно математическим способом, для этого ширину h прогона дома делят пополам и умножают на относительную величину.
| Угол наклона, градусы | Относительная величина |
| 5 | 0,08 |
| 10 | 0,17 |
| 15 | 0,26 |
| 20 | 0,36 |
| 25 | 0,47 |
| 30 | 0,59 |
| 35 | 0,79 |
| 40 | 0,86 |
| 45 | 1,0 |
| 50 | 1,22 |
| 55 | 1,45 |
| 60 | 1,78 |
Так, к примеру, при ширине здания 6 м уклон составит 30 градусов.
Тогда высота конька крыши будет, 6/2*0,59=1,77 м
Инструменты для монтажа кровли.
Так как мы остановили свой выбор на металлочерепице, логично будет делать закупку всего кровельного материала и комплектующих у одного производителя. Для монтажа нам понадобятся:
- вентиляционная коньковая планка;
- коньковый уплотнитель;
- лента вентиляционная;
- держатель громоотвода;
- аэроэлементы;
- герметик.
Особенности крепления
Конек для металлочерепицы можно устанавливать только после того, как произведено покрытие всех скатных поверхностей кровли кровельным материалом. Для крепления коньковых элементов рекомендуется установить специальный брус с сечением как минимум 70*90 мм. После чего прикрепите с обеих сторон по 2 обрешеточных бруска. Обеспечить во время укладки металлочерепицы удобное расположение можно, закрепив скобы к центральному брусу и подвесив на них специальные ходовые мостики. С помощью таких установок будет удобно передвигаться и выполнять необходимую монтажную работу кровельного покрытия.
К центральному бруску крепим коньковый брус. Чтобы было удобнее это делать, советуем верхнюю грань закруглить. Такая мера поможет обеспечить плотное прилегание коньковых элементов. Для предупреждения появления плесени, загнивания и грибков стоит обить коньковый брус вдоль рубероидным материалом или специальным уплотнителем. Такая мера значительно продлит срок эксплуатации всей кровли.
Крепление производится непосредственно к коньковому брусу шурупами. Места, которые вы защитили рубероидом, необходимо покрасить масляной краской или эмалью. Произвести покрытие позволят уложенные 2 конька на смежные скаты. После чего следует закрепить основной длинный конек. Остальные коньки следует уложить таким образом, чтобы их расширенные концы располагались в направлении фронтона.
Для крепления на плоской стороне бруска и на продольной оси горба бруска нужно просверлить по 2 отверстия таким образом, чтобы отверстия на отворотах проходили сквозь гребни волн металлочерепицы. Край конька нужно выпустить наружу не менее чем на 2 см. Во время укладки плоского конька обязательно нужно состыковать внахлест более 10 см все детали. Во многих случаях дополнительно требуется монтаж подконьковой доски, которую устанавливают над самой верхней доской обрешетки, при этом оставляя зазор между скатами и подконьковыми досками в 80 мм. Такие меры позволят обеспечить вентиляцию под кровлей из металлочерепицы.
