Кровельное покрытие из металлочерепицы - хорошая защита строения от внешних климатических воздействий, но само по себе такое покрытие не является дышащим, как, например, керамическая черепица. Поэтому необходимо принять меры, чтобы подкровельное пространство хорошо вентилировалось. С этой целью на кровле устанавливается выход вентиляции для металлочерепицы, внешне напоминающий небольшую дымоходную трубу. Если вовремя об этом не позаботиться, со временем можно получить плачевный результат. От образующегося конденсата приходят в негодность деревянные части конструкции крыши, а утеплитель, пропитанный влагой, становится очень хорошим проводником тепла (или холода).

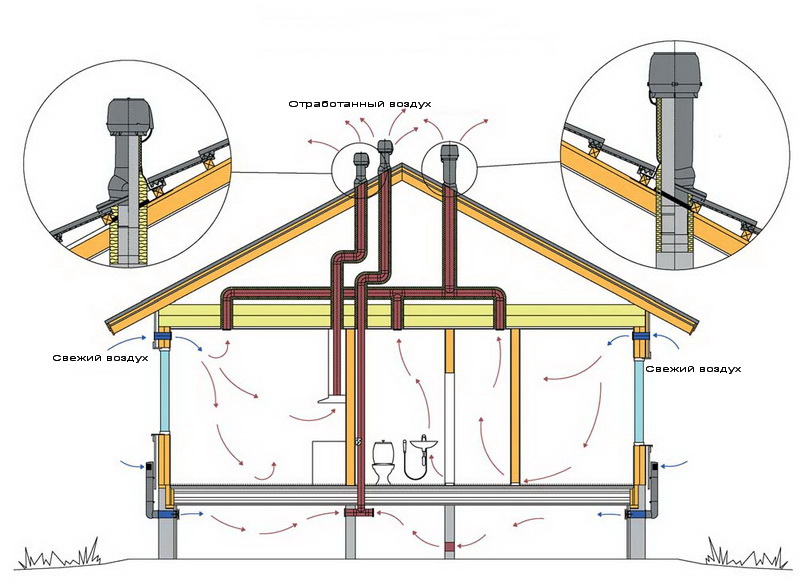

Схема вентиляции дома.
Правильно устроенная кровля из металлочерепицы прослужит не один десяток лет, если перед ее эксплуатацией хозяин позаботится о том, чтобы под ней не скапливалась влага. Резонный вопрос: откуда там может появиться влага, если покрытие не протекает?
Основные источники и последствия влажности
Источники влажности крыши.
Дом строится для того, чтобы в нем жить: готовить пищу, купаться, стирать и делать много других дел, связанных с использованием воды, пары которой имеют свойство подниматься вверх. Проходя через перекрытие, они могут скапливаться в утеплительном слое, пропитывая его. Если сделать перекрытие герметичным, крыша сохранится, но внутри дома влажность будет превышать все допустимые пределы.
Вторым не менее разрушительным источником влаги в подкровельном пространстве является конденсат. Образуется он из-за разности температур на металлической поверхности крыши и внутри чердачного помещения. Капельки воды и тепло, исходящее от потолочного перекрытия зимой и от раскаленной крыши летом, не такая безобидная вещь, как может показаться. Последствия не заставят себя долго ждать.
Повышенная влажность в пространстве, заключенном между потолочным перекрытием и кровлей, вызывает следующие проблемы:
- Подвергающиеся воздействию влаги деревянные конструкции не только могут деформироваться, на них может еще и грибок образоваться, особенно, если в целях экономии хозяин, производя монтаж крыши, не обработал все стропила и обрешетку антисептиком;
- Утеплитель, напитавшийся влагой, перестает выполнять свое предназначение и начинает вести себя как практически идеальный проводник;
- В зимнее время нагревающаяся снизу крыша - замечательная площадка для подтаивания снега и образования наледи. Следовательно, увеличивается нагрузка на стропильную систему;
- Само покрытие из металлочерепицы может подвергнуться коррозии, начиная с тех участков, где было повреждено заводское покрытие (например, в результате подрезки листов, когда производился монтаж кровли).
При качественной вентиляции подкровельного пространства удается избежать всех этих неприятностей и добиться того, чтобы кровля из металлочерепицы прослужила без ремонта или замены несколько десятков лет.
Способы вентиляции подкровельного пространства
Варианты вентиляции подкровельного пространствва.
Вентиляция пространства, находящегося под кровлей (чердачного перекрытия) может осуществляться двумя способами: непрерывным и точечным. Отличаются они распределением выходящего потока теплого воздуха, уносящего с собой водяные пары и создающего под крышей нормальный микроклимат.
Способ непрерывной вентиляции применим только на этапе укладки металлочерепицы на крышу. Суть ее в том, чтобы площадь вентиляционных зазоров у карниза (величина поступающих воздушных потоков) была равна площади вентиляционных зазоров у конька крыши (величина исходящих воздушных потоков). Кроме того, их общая площадь должна составлять не менее 1% от площади кровли. Как правило, вентиляционные зазоры, их размещение и площадь определяются на этапе проектирования строения, в крайнем случае, перед монтажом кровли из металлочерепицы. Верхние зазоры выполняются конструктивно, затем закрываются специальными защитными накладками.
Второй способ сводится к направлению исходящих воздушных потоков в трубу, монтаж которой производится на крыше в непосредственной близости от конька. Устанавливается вентиляционный выход на уже собранной крыше.
Как выбрать точечный выход вентиляции
Виды вентиляционных выходов.
Для небольшого строения со скатной или вальмовой крышей при общей площади поверхности, покрытой металлочерепицей, до 60 кв.м достаточно одного точечного выходного вентиляционного элемента. Если площадь покрытия больше указанного, точечных выходов для вентиляции придется сделать несколько. Если же крыша имеет сложную конструкцию и имеет несколько коньков, точечные выходы устанавливаются возле каждого конька. Где их располагать, решает хозяин. Главное условие: каждый вентиляционный выход должен быть расположен не далее, чем в 60 см от конька. Но если на одном листе металлочерепицы уже установлен вентиляционный выход, не желательно на нем же устраивать второй, так как монтаж сопряжен с повреждением покрытия в месте врезки и крепления конструкции.
Промышленностью выпускаются готовые комплекты вентиляционных выходов для кровли из металлочерепицы. Принцип устройства самого вентиляционного выхода и технология его установки практически не зависят от фирмы-изготовителя, но различия имеются. Не только в стоимости, но и в некоторых "фишках", как правило, далеко не лишних для того, кто решается сам сделать вентиляционный выход на крыше дома. При выборе комплекта следует обратить внимание на следующие характеристики:
- Профиль накладки выходного элемента должен соответствовать профилю примененной металлочерепицы.
- Цветовое решение.
- Пределы климатических условий, которые выдержит данное устройство.
- Комплектность. Кроме выходного элемента обязательно наличие инструкции по монтажу, шаблона, специальных накладок, крепежа и проходного элемента, без которого качественно выполнить проход через кровлю практически невозможно. В некоторых случаях проходной элемент приобретается отдельно.
- Диаметр трубы. Чем больше площадь крыши, тем (в разумных пределах) большего диаметра должна быть труба. Можно сэкономить, выбрав для вентиляции небольших чердачных помещений (при сложной конструкции крыши) трубы с минимальным диаметром.
- Дополнительные функции, обеспечивающие более активное вентилирование (встроенный механический или электрический вентилятор) или помогающие произвести монтаж выходного элемента с большим комфортом (встроенный спиртовой уровень).
Подготовка к монтажу выходного элемента
Любая работа не может быть выполнена без соответствующей оснастки. Для того чтобы произвести монтаж вентиляционного выхода, понадобятся следующие инструменты:
- ножовка по металлу;
- ножницы по металлу;
- дрель;
- карандаш (маркер);
- строительный уровень;
- шуруповерт.
Для установки проходного элемента и последующей герметизации крыши следует запастись герметиком, лучше силиконовым. Приобретенный набор элементов для вентвыхода еще раз проверяется на комплектность.
Если в комплект поставки не входит проходной элемент, он приобретается отдельно.
Предпочтительнее приобретать вентиляционный выход в полном комплекте. Инструкция по монтажу и сборке вентиляционного выхода должна быть изучена перед началом установки, чтобы процесс прошел гладко. При выполнении работ необходимо пользоваться "родной" инструкцией, особенно если мастер выполняет монтаж выхода впервые.
Порядок установки вентиляционной трубы
Обязательным этапом монтажа, пропустить который невозможно, является проход через кровлю. Иными словами, вырезка отверстия и герметичная установка в него самой трубы таким образом, чтобы воздушный поток выходил исключительно через нее, а место соединения было как следует защищено от атмосферных воздействий. Такая защита обеспечивается конструкцией всего узла, если он установлен и собран в строгом соответствии с инструкцией.
Схема устройства монтажа аэратора.
В комплект поставки входит шаблон. Он прикладывается к намеченному для выхода месту и обводится по контуру карандашом или маркером. Теперь берется дрель и сверлится несколько отверстий с минимальным промежутком между ними внутри получившегося контура, как можно ближе к линии. Они потребуются для того, чтобы можно было начать работать ножницами по металлу или ножовкой. Ни в коем случае не использовать болгарку! Мало того, что при такой подрезке греется металлочерепица (следовательно, разрушается не только полимерное покрытие, но и цинковое), но и отлетающие искры наносят значительный вред поверхности.
Далее следует придерживаться последовательности операций, указанной в инструкции на вентиляционный выход или на проходной элемент, если он приобретен отдельно.
Уплотнительное резиновое кольцо покрывается с внешней стороны силиконовым герметиком, устанавливается в подготовленное отверстие и крепится шурупами из комплекта при помощи шуруповерта. В него вставляется проходной элемент таким образом, чтобы каждая петля уплотнителя была закреплена на соответствующем ей штырьке проходного элемента.
В закрепленный проход вставляется выходной элемент. Верхний кожух проходного элемента должен плотно фиксировать трубу, для чего он подрезается с таким расчетом, чтобы отверстие было примерно на 25% меньше диаметра трубы. В комплектах некоторых фирм проходной элемент поставляется полностью подготовленным к сборке.
Перед фиксацией шурупом вентиляционную трубу следует проверить при помощи строительного уровня на вертикальность, при необходимости поправить и только после этого закрепить.
В завершение устанавливаются защитные и декоративные детали.
После установки конструкции на кровле необходимо проверить, как выглядит вентвыход со стороны чердака. Здесь придется позаботиться с помощью герметика о том, чтобы слои, через которые прошла труба, были вокруг нее тщательно закреплены.
Строгое соблюдение инструкции по монтажу вентиляционного выхода (последовательность, точность разметки и установки каждого элемента строго на отведенное для него место с последующей герметизацией и фиксацией) позволяет справиться с этим заданием даже новичку. Освоив технологию прохода через металлочерепицу без нанесения ей вреда, можно приступать к монтажу выходов канализационной, кухонной вентиляции или антенн.
Срок службы кровли и всего строения в целом в немалой степени зависит от того, насколько точно рассчитаны параметры вентиляционной системы и насколько правильно произведен монтаж трубы (или труб) для вентиляции. Забывать об этом не следует!
