Перекрытия – это горизонтальные конструкции, разделяющие помещения по высоте: делят дом на этажи, либо отделяют жилые помещения от чердачных, цокольных или подвальных помещений. По типу конструкции перекрытия, применяемые в индивидуальном строительстве можно разделить на две группы:
- балочные – состоят из несущего элемента (балки) и заполнителя, обеспечивающего тепло- и звукоизоляцию.
- безбалочные – выполняемые из готовых плит или панелей.
Каждая конструкция имеет свои достоинства и недостатки, для того чтобы сделать правильный выбор следует знать достоинства и недостатки обеих.
Перекрытия, выполненные из дерева, – самая используемая конструкция в частном домостроении. При строительстве деревянного или каркасно-щитового дома другие виды перекрытий просто не рассматриваются, а обустройство деревянных балочных перекрытий в домах с кирпичными или блочными стенами может быть одним из возможных вариантов.
Относительно низкая стоимость пиломатериалов и простота монтажа деревянных перекрытий делает их абсолютным лидером в строительстве своего дома. Но дерево, как вы знаете, обладает и массой недостатков, которые выставляют некоторые ограничения при его использовании.
Деревянные балки нельзя использовать, если длина перекрываемого межэтажного пролёта превышает 5 метров. Для чердачных перекрытий (при неэксплуатируемом чердачном помещении) ширина пролёта не должна превышать 6 метров. Однако, эти ограничения касаются только балок из цельного дерева, т.к. в данное время использование технологий склеивания или изготовления сборных деревянных конструкций полностью снимает такое ограничение.
В связи с тем, что деревянные конструкции в условиях повышенной влажности могут подвергаться гниению, их не рекомендуется использовать между жилым этажом и подвальными или цокольными помещениями. Кроме того, горючесть деревянных балок ограничивает их использование при перекрытии пожароопасных сооружений, таких как гараж или мастерская.
Для деревянных перекрытий главным условием долговечности является отсутствие повышенной влажности. Иногда при разборке зданий возрастом более 80 лет с удивлением обнаруживается, что деревянных балок практически не коснулось время и они готовы служить дальше.
Для того чтобы правильно рассчитать и смонтировать перекрытия с деревянными балками необходимо соблюдать некоторые правила. Основное – это соблюдать шаг и размеры балок применительно к расчётной нагрузке. Нагрузки эти рассчитаны задолго до нашего появления и напечатаны в виде таблиц во всякого рода строительных книгах. По следующей таблице можно выбрать сечение и шаг балок применительно к длине перекрываемого пролёта.
Сечение балки мм x мм | Длина пролёта, м | ||||||
3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | |
Для чердачных перекрытий | |||||||
доски | |||||||
50x160 | 1200 | 900 | 650 | 500 | 420 | ||
50x200 | 1850 | 1350 | 1050 | 800 | 650 | 550 | 450 |
80x180 | 2400 | 1750 | 1350 | 1050 | 850 | 700 | 600 |
брусья | |||||||
140x180 | 1800 | 1400 | 1200 | 1050 | |||
150x200 | 2400 | 2000 | 1650 | 1400 | |||
160x220 | 2500 | 2000 | 1750 | ||||
Для межэтажных и цокольных перекрытий | |||||||
доски | |||||||
50x160 | 800 | 600 | 450 | ||||
50x200 | 1250 | 900 | 700 | 550 | 450 | ||
80x180 | 1550 | 1200 | 900 | 700 | 550 | 450 | |
брусья | |||||||
140x180 | 1550 | 1200 | 1000 | 800 | 700 | ||
150x200 | 1650 | 1300 | 1000 | 900 | |||
160x220 | 2000 | 1700 | 1400 | 1100 |
Пользоваться такой таблицей очень просто: если расстояние между несущими стенами по вашим замерам равно 5 метрам, а размеры балки, купленной вами, равны 80x180 мм, то расстояние между осевыми линиями уложенных балок должно быть не более 85 см для чердака или 55 см для межэтажного перекрытия.
При выборе расстояния между балками, необходимо учитывать размеры утеплителя, который будет уложен в межбалочное пространство, а также толщину досок для напольного покрытия. Например, если вы настелите пол доской толщиной 25 мм на балки, уложенные с шагом более 50-ти см, то доска возможно будет прогибаться под вашим весом, не говоря уже о мебели и стайке танцующих гостей. После того, как вы определились с межбалочным шагом, можно приступать к монтажу деревянных перекрытий.
Монтаж деревянных перекрытий
Перед укладкой балки надо высушить, а также обработать антисептическими и огнеупорными растворами. Использовать влажные балки нельзя, т.к. это может привести к их прогибу. Поэтому пиломатериал желательно купить заранее и уложить его в штабеля для просушки, перекладывая каждый ряд рейками для лучшей вентиляции и при этом следить за прямолинейностью. Использовать древесину можно, когда её влажность не будет превышать 15-20%.
Дальнейшая работа по установке деревянных перекрытий будет зависеть от материала стен дома и функции, возложенной на само перекрытие (чердачное, межэтажное, цокольное или мансардное).
Деревянные перекрытия с включением в конструкцию стропильной фермы

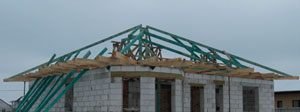

Самая простая и, соответственно, экономная технология – это когда при установке чердачных или мансардных перекрытий балка перекрытия включается в общую конструкцию стропильной фермы.
В этом случае сечение балки выбирают так, чтобы расстояние между балками было одинаковым с расстоянием между стропилами будущей кровли. При этом стропилины крепятся к краям балок, выступающих за внешние границы стены на длину свеса будущей крыши.
При креплении таких ферм на деревянные или каркасные стены используются специальные металлические изделия в виде оцинкованных уголков и хомутов. Балки укладываются прямо на стену и не требуют никакой защиты в виде гидроизоляции, по причине одинаковости материала самих стен и балок.
При установке на кирпичные, бетонные или стены из ячеистых блоков в местах соприкосновения стены и деревянного перекрытия балку обязательно следует защитить, обмотав двумя слоями рубероида.
Укладывать балки прямо на блоки из ячеистого бетона не советуют сами производители блоков, так как плотности этого материала может не хватить и балка со временем может продавить блок, да и способы крепления к блоку не очень надёжные. В таком случае для надёжного крепления балки к стене последний ряд можно выполнить кладкой из кирпича или соорудить монолитный пояс.
Часто используется способ, где балки с помощью метиз-уголков крепятся к доске, которая в свою очередь укладывается на стену, изолированную гидроизолом, и прикручивается к стене при помощи анкеров или заранее заложенных в кладку металлических шпилек с нарезанной резьбой.
Крепление такой конструкции к стенам надо продумать основательно, так как бывали случаи, когда беспечность строителей в этом вопросе приводила к тому, что крыша съезжала с места под воздействием даже не самого сильного ветра.
Деревянные перекрытия без включения в конструкцию стропильной фермы
Такой способ используется, когда перекрытия монтируются отдельно от стропильной системы. При монтаже балок на деревянные или каркасные стены применяются специальные металлические изделия, или балка устанавливается в специально подготовленное в стене гнездо.
В стенах из кирпича, бетона или блоков необходимо сделать гнезда, в которые лягут деревянные балки, которые перед укладкой необходимо подготовить:
- торцы балок запилить под углом 60°;
- обработать антисептическими и огнеупорными растворами;
- как можно плотнее обернуть двумя слоями рулонного гидроизоляционного материала (рубероид, гидроизол).
Между торцем балки и задней стенкой гнезда необходимо оставить воздушный зазор, величиной 3-5 см, который будет обеспечивать вентиляцию древесины. После укладки боковые и верхнюю стороны балки заделывают раствором.
По противопожарным нормам элементы деревянных прекрытий необходимо располагать не ближе 40 см от внутренней поверхности ближайшего дымохода. Однако, это не всегда возможно. В таком случае балку, обходя дымоход врубают со смещением в ригель. Такие балки желательно выбирать большего сечения, чем остальные или сокращать расстояние между ними.
Также не рекомендуется укладывать крайнюю балку в кирпичных, каменных и подобных им зданиях вплотную к стене. В таком случае зазор между стеной и балкой нужно сделать не менее 5 см и заложить утеплителем.
Закладка утеплителя в деревянные перекрытия
Утепление деревянных перекрытий может происходить с применением различных теплоизолирующих материалов. К великой радости застройщика на рынке предоставлен широкий асортимент. Выбор материала утеплителя и его компоновки зависит от функции перекрытия (межэтажное, чердачное, подвальное) и финансовых возможностей хозяина.
Структура слоёв снизу вверх межэтажного перекрытия:
- отделка потолка;
- щиты наката, или материал удерживающий утеплитель;
- пароизоляция;
- утеплитель;
- пол.
Для отделки потолка могут использоваться: гипсокартон, сайдинг, натяжные потолки, штукатурка по деревянной обрешётке, фанера, вагонка.
Щиты наката выполняются из досок. Для этого сбоку балки прибивается черепной брусок, на который укладываются и прибиваются обрезки досок. Есть ещё вариант – к балкам шурупами снизу прикручиваются доска или OSB-плита.
Сооружение удерживающего барьера для утеплителя требуется при использовании утепляющего материала с относительно большим весом (керамзит, опилки, солома или шлак). При использовании лёгких рулонных утеплителей или прошитых матов (минеральная вата, стекловата и т.п.) достаточно натянуть пароизоляцию на тканевой основе или ограничить проседание утеплителя натянутым капроновым шпагатом.
Укладка слоя пароизоляции – обязательная процедура, она предотвращает проникновение влаги в утеплитель, в результате чего материал утеплителя не теряет своих качеств, а деревянные перекрытия не подвергаются гниению.
Покрытие пола зависит от наличия или отсутствия жилых помещений на верхнем уровне, а также их функций. Если сверху планируется просто чердак оборудование пола вообще не обязательно.
А если на верхнем уровне должно быть помещение с повышенной влажностью (ванная, душ), то нужно будет уложить черновой пол из обрезной доски или OSB-плиты. Далее сделать гидроизоляцию и цементно-песчаную стяжку. И только потом уложить на пол керамическую плитку.
