Мауэрлат, крепление мауэрлата
Монтаж мауэрлата – первое действие при построении стропильного каркаса.
В связи с тем, что на крышу вашего дома будут воздействовать разного рода нагрузки (снег, дождь, ветер), её следует надёжно прикрепить к несущим стенам. В противном случае она может просто улететь, сложиться, "съехать" одним словом. Для того чтобы этого не случилось к монтажу мауэрлата следует подойти очень ответственно.
Материал для изготовления мауэрлата
В качестве материала для изготовления мауэрлата чаще всего используется пиломатериалы хвойных пород дерева (в основном сосна) в виде бруса с возможными размерами: 150х100 мм, 150х150 мм, 80х180 мм. Можно также использовать очищенное от коры бревно диаметром 180 мм, один бок которого обрезается, для более плотного прилегания к стене.
Правильное крепление мауэрлата к стене

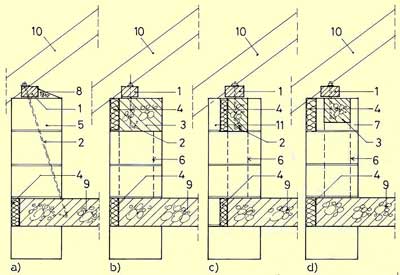

Крепление мауэрлата к стене может производится при помощи:
- деревянных или стальных нагелей;
- кованых скоб;
- металлических уголков;
- проволоки катанки диаметром от 4 до 6 мм;
- анкерных болтов;
- закладных шпилек с резьбой;
- закладных кусков арматуры.
Каждый из этих из этих способов крепления мауэрлата выбирается в зависимости от того, из чего построены стены вашего дома.
Монтаж мауэрлата на деревянные стены

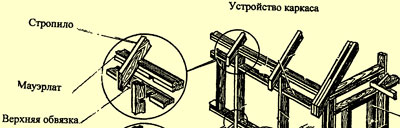

Если дом бревенчатый или из клееного бруса, то мауэрлат укладывается по его верхнему венцу и крепится к брёвнам. Также в рубленых домах или домах из брусьев в качестве мауэрлата допускается использование верхнего венца, а в домах с деревянным каркасом им может служить верхняя обвязка каркаса.
Монтаж мауэрлата на кирпичные стены

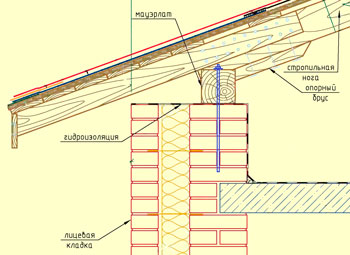

В доме со стенами из кирпича мауэрлат укладывается по периметру стен, ближе к внутреннему краю и защищается снаружи невысоким выступом стены. О месте для укладки, и способе крепления бруса-мауэрлата следует подготовиться на стадии кладки стены. В зависимости от способа крепления мауэрлата подготовительные работы могут проходить по одному из следующих сценариев:
- Обвязка проволокой. За три ряда до верхнего ряда кирпичной кладки между кирпичами закладывается проволока-катанка и вмуровывается в стену. Длина проволоки должна быть достаточной, что бы потом можно было обвязать брус. Количество закладок проволоки-катанки должно быть не меньше, чем количество стропильных ног.
- Крепление с помощью анкерных болтов. Непосредственно к кирпичной кладке, после высверливания отверстий в количестве равному количеству стропильных ног, забиваются и затягиваются анкерные болты.

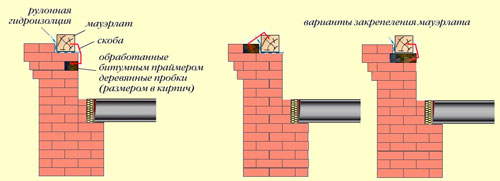

- Закладка деревянных пробок. В размер одного кирпича в кирпичную кладку закладываются деревянные пробки, предварительно обработанные антисептиком. Пробки могут закладываться ниже места укладки бруса, через ряд кирпича, непосредственно под мауэрлатом, рядом с мауэрлатом, но ближе к наружному краю стены. Монтируемый мауэрлат крепится к заложенным пробкам с помощью металлических скоб. Количество креплений не менее количества стропильных ног.
- Закладка в кирпичную кладку кусков арматуры. В процессе возведения стен в кирпичную кладку на глубину не менее трёх рядов вмуровываются куски арматуры. Арматура (диаметр не менее 10 мм) сгибается в Г-образную форму. Короткий край (не менее 25 см) согнутой арматуры закладывается в нижние ряды кладки, длинный край должен вертикально торчать из кладки в месте осевой разметки будущего мауэрлата. Длинна выступающего из кладки куска арматуры должна быть равна толщине мауэрлатного бруса плюс 25 см. Затем в брусе высверливаются отверстия, и он одевается на торчащие куски арматуры. Далее арматура загибается и фиксируется к брусу скобой из гвоздя. Количество креплений равно количеству стропильных ног.
Монтаж мауэрлата на стены из ячеистобетонных блоков
В возводимых строениях, стены которых состоят из ячеистобетонных блоков или сборных панельных конструкций, перед монтажом мауэрлата производится обязательная заливка армопояса. При укладке арматуры в опалубку армопояса (съёмная из щитов или U-образные ячеистые блоки) закладываются шпильки с нарезанной резьбой (диаметр не менее 10 мм) и приваренной снизу поперечиной.
Шпильки необходимо распределить равномерно. Их должно быть не меньше, чем количество стропильных ног. Длина, на которую выступает шпилька из армопояса, должна быть равна толщине бруса мауэрлата плюс 3-4 см для затяжки через шайбу и 2 гайки. При разметке мест расположения будущих резьбовых креплений требуется наметить и места установки стропильных ног на мауэрлат. Будет идеально, если крепление будет располагаться в середине промежутка между стропильными ногами, и нельзя допускать, что бы резьбовое соединение совпало с местом опоры.
Перед заливкой бетона в армопояс резьбу на закладных шпильках следует замотать малярным скотчем, для предотвращения её загрязнения при бетонных работах. Брус можно укладывать после набора прочности армопоясом. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки. Брус устанавливается на место и затягивается гайками. Через 2-3 дня гайки резьбовых соединений следует дотянуть и затянуть контргайкой.
Независимо от способа крепления, под брус обязательно укладывается слой гидроизоляции, на который впоследствии кладётся мауэрлат. Это может быть два слоя рубероида или один слой гидроизола. Брус мауэрлата следует тщательно обработать антисептиком в три этапа.

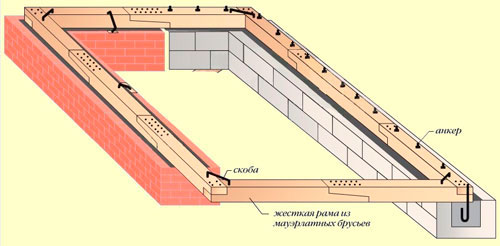

Брус или бревно для мауэрлата выбирается максимальной длины для уменьшения количества стыковых соединений. Сращивание брусьев производится косым прирубом с креплением болтами, гвоздями или винтами (саморезами или глухарями). Углы собранной рамы мауэрлата следует усилить скобами или пластинами.
